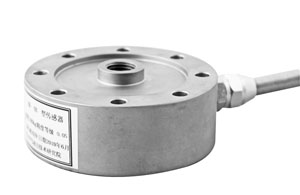

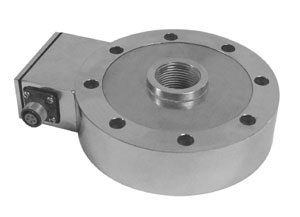

BK-4 轮辐式测力/称重传感器

· 弹性体为轮辐、孔辐、硬芯平膜片结构，外形高度低，用于拉伸力和压缩力测量，抗偏、抗侧向力强。
· 精度高，拉、压输出对称性好，性能稳定可靠，量程范围广，安装使用方便。
· 拉压式承载。
· 适用于多种载荷力的测试，各种拉压力测试、电子秤及工业自动化测量控制系统。

主 要 技 术 指 标
测量范围	BK-4A BK-4B	0～0.5,1,2,3,5,10,20,30,40,50 0～100,200,500		t Kg
输出灵敏度			1.5～2.0	mV/V
直线度L			±0.02; ±0.05; ±0.1	%F.S
滞后H			±0.02; ±0.05; ±0.1	%F.S
重复性R			±0.02; ±0.05; ±0.1	%F.S
工作温度			-10～+60	℃
温度补偿范围			室温～+60	℃
零点温度影响			±0.05	%F.S/10 ℃
输出温度影响			±0.05	%F.S/10 ℃
激励电压			12	VDC
绝缘电阻			2000	MΩ/100VDC
输入电阻：钢质			760±5	Ω
铝质			790±5	Ω
输出电阻			700±5	Ω
零点输出			0～±1	%F.S
安全过负荷率			120	%F.S

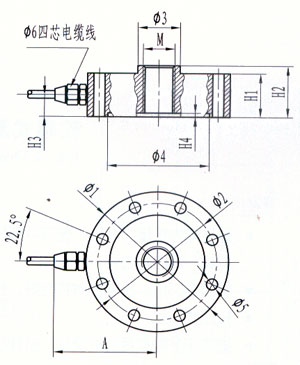

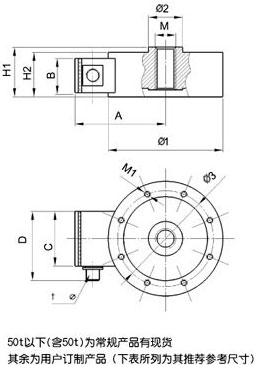

量程(t) ø1 ø2 ø3 H1 H2 H3 M M1 A B C D 0.5,1,2 106 30 92 42 40 24 M20x2-6H 4-M8通孔 81 32 55 73 3,5 134 40 112 58 52 27 M30x2-6 8-M8通孔 101 40 64 82 10,15 172 54 144 70 64 32 M36x2-6 8-M12通孔 120 40 64 82 20 198 65 160 70 64 36 M45x3-6 8-M16通孔 133 40 64 82 30 208 70 170 70 64 36 M48x3-6 8-M20通孔 138 40 64 82 40 230 80 190 83 79 45 M56x3-6 8-M24通孔 149 40 64 82 50 254 90 210 90 84 45 M64x3-6 8-M30通孔 161 40 64 82

电 气 连 接 方 式
连接方式	插头座号	导线颜色
输入（电源）正端	1	红
输出信号正端	2	黄 （绿）
输出信号负端	3	白
输入（电源）负端	4	蓝
屏蔽	/	黑
若插头座号、导线颜色发生颜色变化时，请以传感器检定合格证书为准。
