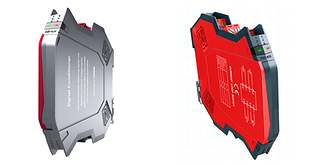

HA225 双路温度隔离变送器
双路热电阻隔离器／双路热电偶隔离器
产品选型表:
HA225 双路温度隔离变送器，又称双路热电阻变送器／双路热电偶变送器，它将２路热电阻、热电偶信号隔离转换为与温度成线性的2路直流信号(如:0-10V，4-20mA)，并输出至制系统或其它智能仪表。输入－输出－电源－通道间多方电磁全隔离抗干扰，解决工业现场干扰及信号转换匹配问题。完全替代进口产品。
HA225 双路温度变送器采用高性能单片机，专用于温度信号校正，线性化及冷端补偿，在线性校正方面优势比较突出，完全可替代国外同类**产品。自动零点校准，自动温度补偿线性化技术，可长期保证精度，高精度，低温漂，低功耗，长寿命。
技术特点：
型 号
说 明
HA225-
双路温度隔离变送器
输入2路信号
p
Pt100
C
CU50
K
K 型热电偶
S
S 型热电偶
B
B 型热电偶
E
E 型热电偶
J
J 型热电偶
R
R 型热电偶
N
N 型热电偶
T
T 型热电偶
输出2路信号
1
0-5V
2
0-10V
3
1-5V
4
0-10mA
5
0-20mA
6
4-20mA
8
其 它
*后注明量程范围：如(0-1000℃)
主要技术参数：
输入信号：PT100，Cu50等热电阻
输入信号：K，E，T，S，B，N，R，J等热电偶
输出信号：0-5V，0-10V，4-20mA，0-20mA等
系统传输准确度：±0.2%×F·S
温度线性度：≤0.006%
温度补偿：数字化技术，自动温度补偿
冷端温度补偿准确度：±1℃
测量热, 电阻时允许的引线电阻：≤50Ω
电流输出负载阻抗：4-20mA:0～500Ω;
电压输出时的内部阻抗：＜250Ω
输入/输出/电源/双路间绝缘强度：≥1500V.AC
零点校准：数字化技术，自动零校准
满度校准：数字化技术，自动校准
供电电源： DC24VDC
输入功率：1.0W
外形尺寸：宽×高×深＝16.5×106×112mm
仪表重量：约160g
安装方式：标准DIN35导轨式安装
面板指示灯：
电源指示灯：PWR，绿色LED工作时常亮
报警指示灯：ALM，红色LED输入信号故障时闪烁
选型举例：
标明输入输出的代码 和 温度范围
例：2路PT100热电阻输入，量程0-200℃，
输出2路4-20mA，供电24VDC
则温度变送器型号为：HA225-P6(0-200℃)
● 将2路温度信号隔离变送为2路标准信号4-20mA,0-10V
● 采用表贴工艺及厚膜集成技术,高品质进口元件；
● 全智能数字化，无需零点和満度调整，单片机自动校正；
● 具备高可靠、高稳定性，符合EMC电磁干扰标准；
● 无可调部件，长期保证测量与输出的准确度；
● 环境温度、测量零点、冷端温度（内部）自动补偿；
● 输入、输出、电源之间电磁全隔离；抗变频器干扰；
● 具有低功耗、低温漂、高精度、长寿命等特点；
● 采用可插拔端子和导轨式安装，方便检测安装。
应用连线，功能框图;
外形尺寸图：
