隔离放大器

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 隔离放大器
产品型号: HD07
产品展商: 北京华德
产品文档: 无相关文档

简单介绍

HD07 mv信号隔离放大器,它将测力传感器的mv信号转换成所需的标准信号如4-20mA,0-10V等。并可选配外供10V/12V精密电源。HD07 MV隔离放大器采用数字化结构,温度自动补偿,零点、满度自动校准,可长年保证精度,不需频繁校准。  HD07 MV隔离放大器专为测力/称重传感器开发,电磁全隔离,与测力称重传感器等应变式传感器配套使用,输出的信号可接入显示表、PLC等采集控制设备。


隔离放大器  的详细介绍

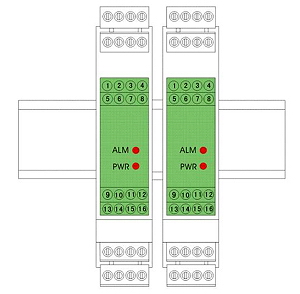

             HD07称重mV信号隔离放大

            (mV信号专用智能隔离放大器



HD07 测力mV信号隔离放大

 (mV信号隔离放大器)

HD07 mv信号隔离放大器是一种先进的数字化隔离变送器,它将测力传感器的mv信号经隔离滤波放大处理,转换成所需的标准信号,如420mA,0-10V等。HD07 mv信号隔离放大器,可选配外供10V/12V精密电源,给现场的传感器供10V /12V的精密电源。采用数字化结构,温度自动补偿,零点、满度自动校准,可长年保证精度,不需频繁校准。

HD07 mv信号隔离放大器,专为测力/称重传感器开发,输入/输出/电源之间电磁全隔离,解决工业现场信号干扰、放大传输及匹配问题。HD07 mv信号隔离放大器,在工业现场与称重传感器、测力传感器等应变式传感器配套使用,它隔离变送输出的信号可接入显示仪表、PLC等采集控制设备

产品选型:

型 号

说 明

HD07-

称重MV隔离放大器(应变式传感器)





输入信号

1

0-5mV

2

0-10mv

3

0-15mv

4

0-20mv

5

0-25mv

6

0-30mv

7

0-75mv

8

其它





输出信号

1

0-5V

2

0-10V

3

1-5V

4

0-10mA

5

0-20mA

6

4-20mA

8

其它输出信号



主要技术参数

输入阻抗

电压型≥100KΩ

输出阻抗

电压型≥10KΩ; 电流型≤550Ω

精  度

±0.1%F.S

温度系数

<50ppm/

环境温度

20-75

环境温度

095%RH (无冷凝)

绝缘电阻

电源/输入/输出≥100MΩ/500vDC

绝缘强度

电源/输入/输出之间1500VAC/

频率响应

2000HZ

24VDC±10%,消耗功率1W

对外电源 精密10V给现场测力传感器供电

外形尺寸

厚×宽×高=22.5×99×115mm

整机重量

160g

安装导轨

DIN35

选型说明:  标明输入、输出信号的代码

例:输入0-20mv,输出4-20mA ,带精密10V电源

MV隔离放大器型号为:HD07-46



产品特点

l 采用先进的数字化结构,零点和满度自动校准
l 可选配10V精密电源给测力/称重传感器供电源
l 采用SMT表贴工艺及厚膜集成技术
l 模隔离与变送一体,模块化表芯设计
l 高品质进口元器件;低功耗、低温漂、高精度
l 采用可插拔式端子,DIN35导轨安装,方便快捷
l 性能带PWR电源指示灯和ALM超量程报警指示灯

功能杠图:(“11”--精密10V正;“12”--10v负)

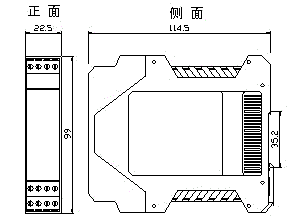

外形尺寸:
