一入二出温度变送器

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 一入二出温度变送器
产品型号: HD215
产品展商: 北京华德
产品文档: 无相关文档

简单介绍

HD215 一入二出温度变送器又称一入二出热电阻隔离器,一入二出热电偶隔离器,它是一种先进的数字化技术智能温度变送器,可将Pt100,Cu50,K,J,T,E,S、B、R、N、W型等信号,隔离放大转换成与温度成正比的2路标准信号输出,如:0-10V,4-20mA等。 HD215 一入二出温度变送器,全隔离,具有超强抗干扰能力强。广泛用于各种对温度进行测量的监控系统中。


一入二出温度变送器  的详细介绍


              HD215一入二出温度变送

(一入二出热电阻/热电偶变送器)

HD215 一入二出温度变送器又称一入二出热电阻隔离器,一入二出热电偶隔离器,它是一种先进的数字化技术智能温度变送器,可将Pt100,Cu50,KJTESBRNW型等信号,隔离放大转换成与温度成正比的2路标准信号输出,如:010V420mA等。HD215 一入二出温度变送器,输入、输出、电源、通道间多方全隔离,具有超强抗干扰能力强,精度高,远传不受其它设备影响。导轨安装便于检测与维护。广泛用于各种对温度进行测量的监控系统中,输出信号可接数显表、PLC、变频器等设备,并对终端接收设备起保护作用

  HD215 一入二出温度变送器,采用了蕞先进的数字化技术,具备了传统模拟仪表所不具备的多项先进性能,在对高、低频干扰信号的抑制方面均有着优异表现,即使在大功率变频控制系统中依然能够可靠应用,同时,数字化技术的应用彻底克服了传统温度变送器线性差的缺点,内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度漂移自动补偿等诸多先进技术。HD215 一入二出温度变送器单元组合仪表及DCSPLC等系统配套使用,在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。



产品特点

输入/输出/电源之间全隔离,超强抗电磁干扰能力
采用先进的数字化技术,线性好,精度高
自动温度补偿,自动零点校准, 无需手动调整
SMT表贴工艺及厚膜集成技术,可靠稳定
标准DIN35导轨安装,装卸方便,适合密集安装
体积小巧,外形美观,隔离与变送一体
解决工业现场干扰的难题,抗变频器干扰
可选:一入二出热电阻变送器、一入二出热电偶变送器

选型及定货代码

订货信息:

HD215

一入二出温度隔离变送器

输入信号

P

Pt100

C

Cu50

k

k 型热电偶

KJTESBRNW等热电偶用分度号表示

输出2路信号

1

0100mv

2

010mA

3

020mA

4

420mA

5

05V

6

010V

7

15V

蕞后注明温度范围,如HD215-P40-200℃)表示:

输入Pt100热电阻信号,测量范围0-200℃,输出2路信号420mA,供电电源24VDC



主要技术参数

HD215一入二出温度变送器技术规格: 输入/输出/电源/通道间多方全隔离

精确度

热电阻±0.2%FS; 热电偶±0.3%FS

输入1路信号

Pt100,Cu50,K、J、T、E、S、B、R、N型热电偶

对应温度范围

-200---1600内各量程

输出2路信号

0100mV05V010V020mA420mA

输入阻抗

10MΩ

输出负载

5K(电压输出);≤250Ω(电流输出)

辅助电源

DC24V

安装导轨

标准DIN35

外形尺寸

103×85×23 mm

频率响应

45 hZ

使用温度范围

-1060

贮存温度范围

-2070

温度系数

150ppm/℃

温度补偿

数字化技术,自动温度补偿

零位校准

数字化技术,自动零校准

蕞大相对湿度

<90%RH(不结露)

隔离电压

1500VDC1分钟)

电源消耗

<50mA

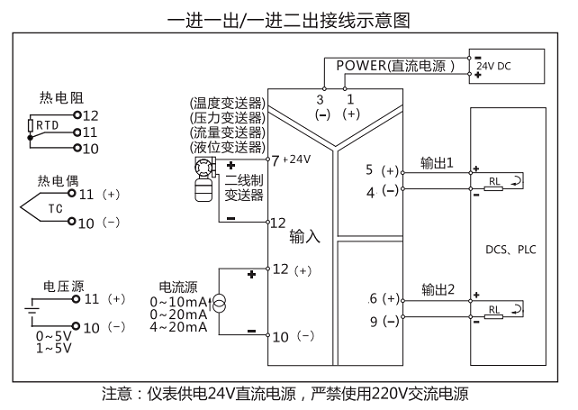

原理接线图:

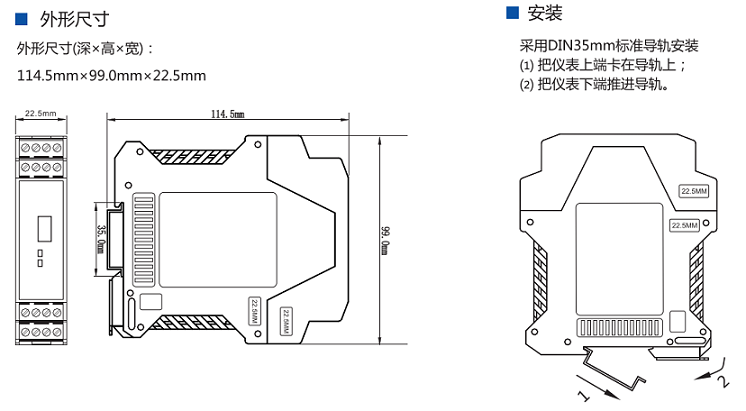

外形尺寸图:(侧视图和俯视图)








  相关产品:HD01热电阻隔离变送器
       HD01热电偶隔离变送器
       HD225双路温度隔离器





   热电阻输入:10,11,12 热电偶输入:10,11 供电电源 :1(+),3(-)
