HD 全系列信号隔离器
(一入一出/ 一入二出/ 一入三出/ 一入四出/ 双路/ 四路）
HD信号隔离器，将各种直流/交流信号（电流、电压、毫伏）以及各种传感器信号（热电阻、热电偶、电阻）隔离转换成所需的标准直流信号如4～20mA、0～10V等，实现输入／输出／电源间三方相互隔离，消除地回路，减少干扰；HD信号隔离器输入、输出选择范围广，具有高保护、全隔离、抗干扰、精度高、功耗低、体积小、频响宽等优点，标准DIN35导轨安装便于检测与维护，使用简单方便。广泛用于航天、电力、石油化工、水处理、水泥等领域的数据采集、信号传输转换和DCS集散控制系统。
HD信号隔离器，采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用；同时，数字化技术的应用有效提高了隔离转换精度，彻底克服了传统温度变送器线性差的缺点；内部采用数字化调校、自动动态零点校准、温度漂移自动补偿等诸多先进技术。

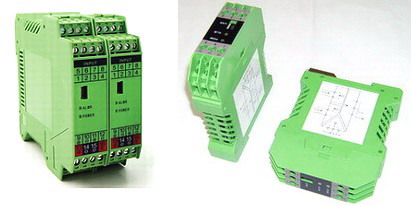

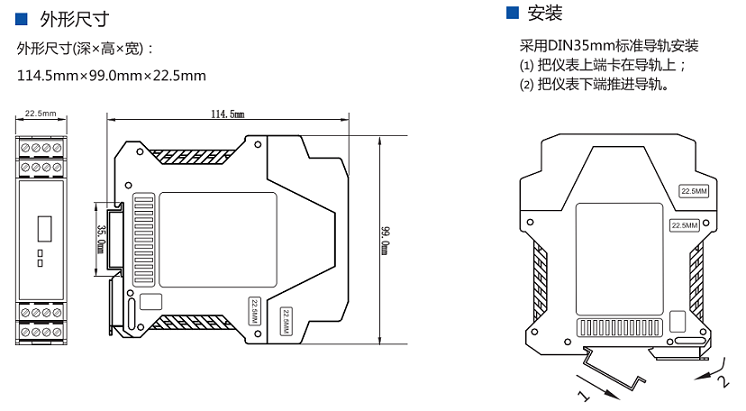

一、产品规格：（115×99×22.5mm）
HD01温度隔离变送器(热电阻、热电偶) HD07称重信号变送器 (mv信号)
HD02信号隔离器 HD08无源信号隔离器
HD03隔离配电器（二线制4～20mA）
HD04电阻信号隔离器 (0～10kΩ) HD221二入二出信号隔离器
HD05频率信号隔离器 (0～10KHZ) HD223二入二出隔离配电器
HD06交流信号隔离器 HD41一入四出信号隔离器
二、产品特点
◇ 输入/输出/电源之间全隔离，强大的抗电磁干扰能力
◇ 采用了先进的数字化技术，线性好，精度高
◇ SMT表贴工艺及厚膜集成技术，可靠稳定
◇ 自动零点自动校准，自动温度补偿技术
◇ 标准DIN35导轨安装，装卸方便,适合密集安装
◇ 体积小巧，外形美观，隔离与变送一体
◇ 带电源指示灯和线路故障指示灯
◇ 规格全：一入一出、一入二出、二入二出、一入四出
三、产品选型 I、产品规格：（一入一出型）
|
名称
|
基本型号
|
输入种类 *
|
输出种类 *
|
供电
|
|
输入代码
|
输入信号
|
输出代码
|
输出信号
|
|
热电阻、热电偶信号隔离器
|
HD01-
|
P
K
|
PT100热电阻
K型热电偶及其它
|
1/
2/
3/
4/
5/
6/
7/
8/
9/
Q/
|
0～100mv
0～10mA
0～20mA
4～20mA
0～5V
0～10V
1～5V
-5V～+5V
-10V～+10V
其它
|
24V
|
|
直流信号隔离器
|
HD02-
|
1
2
3
4
5
6
7
8
9
Q
|
0～100mv
0～10mA
0～20mA
4～20mA
0～5V
0～10V
1～5V
-5V～+5V
-10V～+10V
其它
|
|
隔离配电器
|
HD03-
|
1
|
现场二线制变送器输出信号：4～20mA
配电电源：19～28VDC
|
|
滑线电阻
变送器
|
HD04-
|
1
2
3
4
Q
|
0～500 Ω
0～1K Ω
0～5K Ω
0～10K Ω
其它量程
|
|
频率信号
变送器
|
HD05-
|
1
2
3
4
5
|
0～100 HZ
0～1K Ω
0～5K Ω
0～10K Ω
其它量程
|
|
交流信号
变送器
|
HD06-
|
1
2
3
4
5
6
7
8
Q
|
0～100V
, 0～200V
0～300V
0～500V
0～1A
0～2A
0～3A
0～5A
其它
|
|
mv信号变送器
|
HD07-
|
1
2
3
4
Q
|
0－10mv
0－15mv
0-20mv
0-30mv
其它
|
|
无源隔离器
|
HD08-
|
1
2
3
|
4～20mA
0～20mA
0～10mA
|
1
2
3
|
4～20mA
0～20mA
0～10mA
|
无电源
|
* ： 1 ）输入和输出可以任意组合； 特殊的输入 / 输出型号请向我们确认,用Q表示；
2 ）选用HD01温度变送器请注明测量温度范围；如HD01-P5（0－200℃）
3 ）选型举例： HD02-46 为电流输入隔离器，输入4～20mA ，输出0～10V
II、产品规格：（一入多出型、二入二出型）
|
名称
|
基本型号
|
输入种类 *
|
输出种类 *
|
供电
|
|
输入代码
|
输入信号
|
输出代码
|
输出信号
|
|
一入二出隔离器
|
HD211－
|
1/
2/
3/
4/
5/
6/
7/
8/
9/
Q/
|
0～100mv
0～10mA
0～20mA
4～20mA
0～5V
0～10V
1～5V
-5V～+5V
-10V～+10V
其它
|
1/
2/
3/
4/
5/
6/
7/
8/
9/
Q/
|
0～100mv
0～10mA
0～20mA
4～20mA
0～5V
0～10V
1～5V
-5V～+5V
-10V～+10V
其它
|
|
二入二出隔离器
|
HD221－
|
24V
|
|
一入三出隔离器
|
HD31-
|
|
一入四出隔离器
|
|
|
|
|
|
|
|
* ： 1 ）输入和输出可以任意组合；
2）选型举例： HD211-44表示，输入1路 4～20mA ；输出2路 4～20mA
HD41-44表示，输入1路 4～20mA ；输出4路 4～20mA

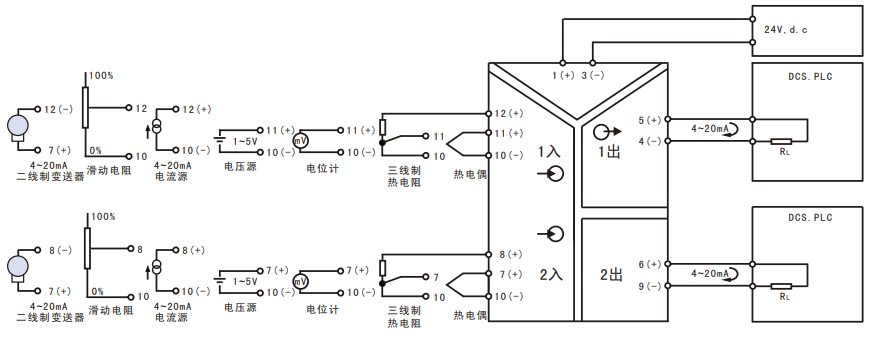

III、接线图：（一入一出型、一入二出、二入二出型）
四、具体型号资料
1、 HD01热电阻、执电隅信号隔离器
输入信号：PT100，CU50，CU100等热电阻；K、S、E、B、R、T、J型热电偶
输出信号：4—20mA，0—20mA；1--5V，0--5V, ，0—10V，0—100mV其它
功 能：将热电阻、热电隅电势值转换转换与之成线性关系的直流信号,隔离型具有抗干扰和高压, 保护及电流 尖峰抑制作用.非隔离型具有远距离传输信号优点
2、 HD02直流信号隔离器：
输入信号：4—20mA,0—10mA，0—20mA,0—5v,0—10V,1-5V
输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它
功 能：将各种直流电信号转换成所需要的直流信号, 实现信号之间的直接电隔离,消除地回路减少干扰,亦具有高压保护和电流尖峰抑制作用。
3、 HD03二线制隔离配电器
输入信号：4—20mA
输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它,
功 能：为现场二线制4-20ma变送器提供隔离电源,并将变送器电流输出信号隔离转换
呈所需要的各种信号.
4、 HD04电阻信号隔离器
输入信号：0—1KΩ，0—5KΩ，0—10KΩ，0—20KΩ，其它阻值0--20 KΩ内都可以
输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它
功 能：将滑线电阻阻值转换为与之成线性关系的直流信号,隔离型具有抗干扰和高压保
护及电流尖峰抑制作用.并具有远距离传输信号优点.
5、 HD05频率信号隔离器
输入信号：0—20HZ，0—50HZ，0—1KHZ，0—10KHZ，其它
输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它
功 能：将频率信号转换为与之成线性关系的直流信号,隔离型具有抗干扰和高压保护及
电流尖峰抑制作用.并具有远距离传输信号优点.
6、 HD06交流信号隔离器：
输入信号：0—1A，0—2.5A，0—5A，0—10A； 0--100V，0—300V，0—500V其它
输出信号：4—20mA，0—20mA，0－5V，0－10V，0—100mV其它量程
功 能：将交流电信号经安匝感应隔离转换成标准直流信号输出,输入与输出信号呈线性
关系。
7、 HD07称重MV信号变送器：
输入信号：0-1mv, 0-10mv，0-20mv，0-50mv，0-100mv，其它量程
输出信号：4—20mA，0—20mA, 1--5V，0--5V，0—10V, 0—100mV其它
功 能：将各种直流毫伏信号转换与之成线性关系的标准直流信号,隔离型具有抗干扰和
高压保护及电流尖峰抑制作用.并具有远距离传输信号优点.
8、 HD08无源信号隔离器
输入信号：4—20mA，0—10mA
输出信号：4—20mA，0—20mA
功 能：无需外供电源即可将输入信号按1:1隔离输出相对应的电流信号,具有隔离电路的
所有特性
10、HD221双路信号隔离器(二入二出)
输入信号：双路输入4－20mA ，0－5V，0－10V 其它
输出信号：双路输出4－20mA ，0－5V，0－10V 其它
功 能：将输入量的直流信号经隔离转换成两组输出量的直流信号，从而实现对被
测信号准确测量的仪器。该变送器输入、输出、电源、通道间四方全隔离隔离，抗
干扰。
