四路无源信号隔离器

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 四路无源信号隔离器
产品型号: HA44
产品展商: 北京华德
产品文档: 无相关文档

简单介绍

HA44 四路信号隔离器,将4路输入的电流信号经隔离滤波处理后输出至控制系统或其它智能仪表(相当于4台HA17单路无源信号隔离器)。本仪表无需外部供电,输入-输出-四通道之间电磁全隔离,解决工业现场干扰及信号匹配问题。 可与温度、压力、液位、测力变送器配套使用,信号经隔离后可接入PLC、变频器、数显仪等设备。


四路无源信号隔离器  的详细介绍



HA44四路无源隔离器 /HA33三路无源隔离器 /HA22双路无源隔离器






HA44无源信号隔离器(四入四出)



HA44路无源隔离器,又称四路隔离器,它将4路输入的电流信号经隔离滤波处理后输出至控制系统或其它智能仪表(相当于4HA17单路无源隔离器)。本仪表无需外部供电,输入-输出-四通道之间电磁全隔离,有效解决工业现场干扰及信号匹配问题。
HA44四路隔离器,可与各种温度、压力、液位、流量、测力变送器配套使用,信号经隔离后可接入PLC、变频器、数显仪等设备。在油田、石化、制造、电力、冶金等行业的重大工程中有着广泛应用。

产品选型:

代码

输入4

代码

输出4

1

0-10mA

A

0-10mA

2

0-20mA

B

0-20mA

3

4-20mA

C

4-20mA



主要技术参数:

通道 数

4路信号

输入阻抗

100Ω+输出负载数

输出负载

蕞大550Ω



±0.1%(RL=250Ω)

附加误差

0.1%F.S/100在负载<250Ω

0.1%F.S/100在负载>250Ω

温度系数

50ppm/

环境温度

20-75

绝缘电阻

入四路、输出四路之间

 100MΩ(500VDC)

绝缘强度

入四路、输出四路之间

1500VAC/分钟

频率响应

2000HZ

整机重量

160g

安装导轨

DIN35

选型举例:
标明输入、输出信号的代码
例:输入44-20mA;输出 44-20mA
隔离分配器型号HA443C









产品特点:

l         4路信号进行隔离处理,且无需外部供电
l         高品质进口元器件,低功耗、低温漂、高精度
l         采用SMT表贴工艺及厚膜集成技术
l         模块化表芯设计,无需零点和満度调节
l         标准DIN35导轨式安装,可密集安装
l         性能稳定可靠,可完全替代进口产品

应用连线:











功能框图:

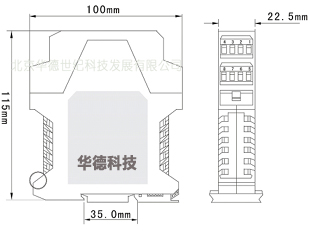

外形尺寸:





HA22双路无源信号隔离器

HA22路无源隔离器,将2路输入的电流信号经隔离滤波处理后输出至控制系统或其它智能仪表(相当于2HA17单路无源隔离器)。本仪表无需外部供电,输入-输出-四通道之间电磁全隔离,有效解决工业现场干扰及信号匹配问题。
HA22双路无源隔离器,可与各种温度、压力、液位、测力变送器配套使用,信号经隔离后可接入PLC、变频器、数显仪等设备。

产品选型:

代码

输入4

代码

输出4

1

0-10mA

A

0-10mA

2

0-20mA

B

0-20mA

3

4-20mA

C

4-20mA



主要技术参数:

通道 数

2路信号

输入阻抗

100Ω+输出负载数

输出负载

蕞大550Ω



±0.1%(RL=250Ω)

附加误差

0.1%F.S/100在负载<250Ω

0.1%F.S/100在负载>250Ω

温度系数

50ppm/

环境温度

20-75

绝缘电阻

入四路、输出四路之间

 100MΩ(500VDC)

绝缘强度

入四路、输出四路之间

1500VAC/分钟

频率响应

2000HZ

整机重量

160g

安装导轨

DIN35

选型举例:
标明输入、输出信号的代码
例:输入24-20mA;输出 24-20mA
隔离分配器型号HA223C








产品特点:

l         2路信号进行隔离处理,且无需外部供电
l         高品质进口元器件,低功耗、低温漂、高精度
l         采用SMT表贴工艺及厚膜集成技术
l         模块化表芯设计,无需零点和満度调节
l         标准DIN35导轨式安装,可密集安装
l         性能稳定可靠,可完全替代进口产品

应用连线:











功能框图:













外形尺寸:



 相关产品:HA全系列高档信号隔离器



1)一入一出信号隔离器

HA11  直流信号隔离器;

HA12  交流信号隔离器;

HA13  二线制隔离配电器;

HA14  热电阻隔离变送器;

HA15  热电偶隔离变送器;

HA16  电位器信号隔离器;

HA17  无源信号隔离器(输入侧取电源);

HA18  无源信号隔离器(输出侧取电源)

2)一入二出信号隔离器

HA211一入二出直流信号隔离器;

HA212一入二出交流信号隔离器;

HA213一入二出隔离配电器;

HA214一入二出热电阻隔离器;

HA215一入二出热电偶隔离器

3)双路/多路信号隔离器

HA221 双路信号隔离器;

HA223 双路隔离配电器;

HA22  双路无源信号隔离器

HA33  三路无源信号隔离器;

HA44  四路无源信号隔离器;

HA31  一入三出信号隔离器;

HA41  一入四出信号隔离器
