产品名称:
拉压力传感器
产品型号:
HDT-2S
产品展商:
北京华德世纪科技发展有限公司
简单介绍
HDT－2S拉压力传感器采用合金材料，S型结构拉压均可使用。采用先进的
密封工艺，密封等级IP65，可应用于高湿度环境，具
有优越的抗扭抗侧抗偏载能力 。应用于皮带秤，料斗秤
，机电结合秤，吊钩秤及各种工程装置的测力。
|
| 拉压力传感器的详细介绍 |
|
|
型 号：
|
HDT-2 S式拉压力传感器
|
| 特 点： |
采用合金材料，S型结构拉压均可使用。采用先进的
密封工艺，密封等级IP65，可应用于高湿度环境，具
有优越的抗扭抗侧抗偏载能力 。应用于皮带秤，料斗秤
，机电结合秤，吊钩秤及各种工程装置的测力。
承载方式：拉压式
|
| |

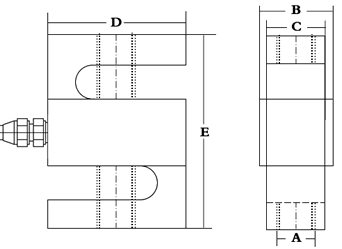

| 结 构 图： |
 |
| |
| 外形尺寸： |
|
量程
|
A
|
B
|
C
|
D
|
E
|
| 50Kg |
M10×1.5 |
25.4 |
19 |
50.8 |
76.2 |
| 100Kg |
M10×1.5 |
25.4 |
19 |
50.8 |
76.2 |
| 200Kg |
M12×1.75 |
25.4 |
19 |
50.8 |
76.2 |
|
300Kg
|
M12×1.75
|
25.4
|
19
|
50.8
|
76.2
|
|
500Kg
|
M12×1.75
|
25.4
|
19
|
50.8
|
76.2
|
|
750Kg
|
M12×1.75
|
25.4
|
19
|
50.8
|
76.2
|
|
1000Kg
|
M12×1.75
|
|
19
|
50.8
|
76.2
|
|
1500Kg
|
M12×1.75
|
|
19
|
50.8
|
76.2
|
|
2T
|
M18×1.5
|
|
25.4
|
76.2
|
108
|
|
2.5T
|
M18×1.5
|
|
25.4
|
76.2
|
108
|
|
3T
|
M18×1.5
|
|
25.4
|
76.2
|
108
|
|
5T
|
M18×1.5
|
|
25.4
|
76.2
|
108
|
|
7.5T
|
M24×2
|
|
31.8
|
100.1
|
139.7
|
|
10T
|
M30×2
|
|
49.3
|
125.5
|
177.8
|
|
| |
| 技术参数： |
| 参数 |
单位 |
技术指标 |
|
灵敏度
|
mV/V
|
2.0±0.01
|
|
非线性
|
≤ %F·S
|
±0.02
|
|
滞后
|
≤ %F·S
|
±0.02
|
|
重复性
|
≤ %F·S
|
±0.01
|
|
蠕变
|
≤ %F·S / 30min
|
±0.02
|
|
零点输出
|
≤ %F·S
|
±1
|
|
零点温度系数
|
≤ %F·S / 10℃
|
±0.02
|
|
灵敏度温度系数
|
≤ %F·S / 10℃
|
±0.02
|
|
工作温度范围
|
℃
|
-20℃ ~ +80 ℃
|
|
输入电阻
|
Ω
|
380±2Ω
|
|
输出电阻
|
Ω
|
350±2Ω
|
|
安全过载
|
%F·S
|
150%F·S
|
|
绝缘电阻
|
MΩ
|
≥5000 MΩ（50 VDC）
|
|
推荐激励电压
|
V
|
10V ~ 15V
|
|
配套接线盒：（二进一出，三进一出，四进一出，六进一出），可选配
技术指标
|
技术参数
|
技术指标
|
单位
|
|
输 入
|
多路 0-20mV
|
mV
|
|
输 出
|
0-5V/0-10V
|
V
|
|
4-20 mA
|
mA
|
|
精 度
|
≤±0.1
|
%F.S
|
|
供电电压
|
12VDC、24VDC、AC220V
|
|
工作温度
|
-20~85
|
℃
|
|
防护等级
|
IP65
|
|
尺寸大小
|
长×宽×高：158×100×65
|
|
|
|
产品特点：
|
|
1、可按并联方式直接接入2~6路应变式传感器。各路传感器可独立纠偏。
|
|
2、电源浪涌防护。
|
|
3、输入反接保护和输出保护。
|
|
4、电流/电压输出形式。
|
|
5、接线全部使用接线端子。
|
|
6、与HDT-1、HDT－2测力传感器配套使用,输出信号4－20 mA，0－5V等
|
|
|
|
|
