产品[柱式测力传感器]资料
|
如果您对该产品感兴趣的话,可以
产品名称:
柱式测力传感器
产品型号:
HDT-1
产品展商:
北京华德世纪科技发展有限公司
简单介绍
HDT－1柱式测力传感器采用环柱式应变筒作为弹性元件，具有精
度高、强度好、稳定性好等特点，配以数字测量仪。
广泛应用于天车称、料斗称、过程控制的等各种测
力/称重的工业自动化测控系统中。
|
| 柱式测力传感器的详细介绍 |
|
|
|
HDT-1柱式拉压力传感器
|
| 特 点： |
该传感器采用环柱式应变筒作为弹性元件，具有精
度高、强度好、稳定性好等特点，配以数字测量仪。
广泛应用于天车称、料斗称、过程控制的等各种测
力/称重的工业自动化测控系统中。
承载方式：拉压式
|
| |

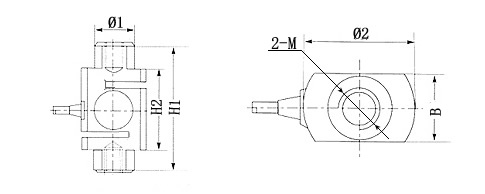

| 结 构 图： |
 |
| |
| 外形尺寸： |
|
量程
|
Ø1
|
Ø2
|
H1
|
H2
|
B
|
2 - M |
| 0.1-0.7t |
28 |
44 |
88 |
54 |
26 |
16×1.5 |
| 0.1-0.7t |
28 |
48 |
93 |
59 |
38 |
16×1.5 |
| 1 - 5t |
40 |
58 |
102 |
70 |
45 |
24×1.5 |
| 10 - 20 t |
60 |
84 |
160 |
100 |
58 |
36×3 |
| 25 - 30 t |
80 |
114 |
210 |
150 |
70 |
45×4.5 |
|
|
|
|
技术参数：
|
| 参数 |
单位 |
技术指标 |
|
灵敏度
|
mV/V
|
2.0±0.01
|
|
非线性
|
≤ %F·S
|
±0.05
|
|
滞后
|
≤ %F·S
|
±0.05
|
|
重复性
|
≤ %F·S
|
±0.03
|
|
蠕变
|
≤ %F·S / 30min
|
±0.03
|
|
零点输出
|
≤ %F·S
|
±1
|
|
零点温度系数
|
≤ %F·S / 10℃
|
±0.02
|
|
灵敏度温度系数
|
≤ %F·S / 10℃
|
±0.02
|
|
工作温度范围
|
℃
|
-20℃ ~ +80 ℃
|
|
输入电阻
|
Ω
|
380±2Ω
|
|
输出电阻
|
Ω
|
350±2Ω
|
|
安全过载
|
%F·S
|
150%F·S
|
|
绝缘电阻
|
MΩ
|
≥5000 MΩ（50 VDC）
|
|
推荐激励电压
|
V
|
10V ~ 15V
|
|
|
|
|
|
