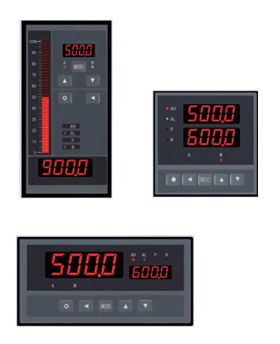

XST数显仪表

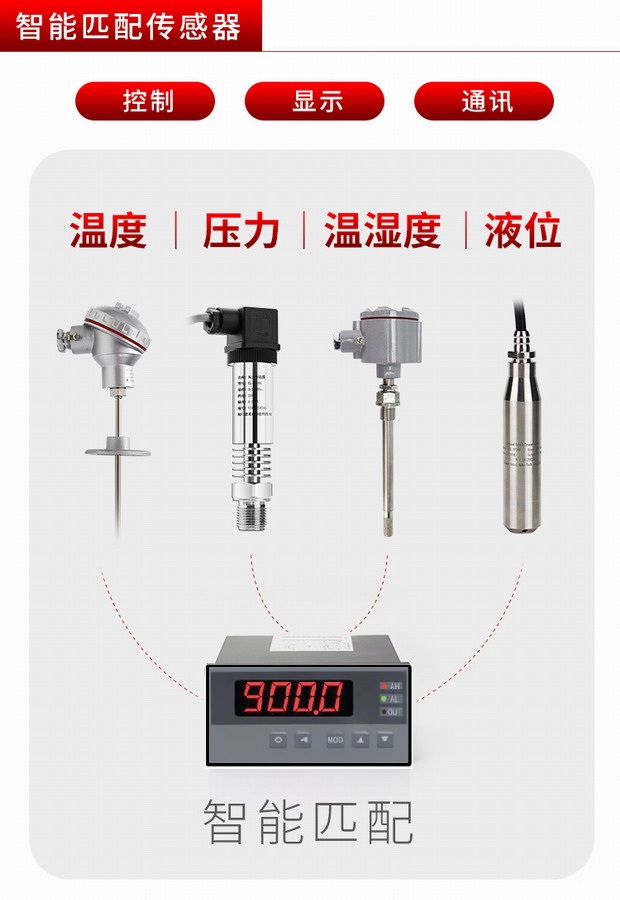

用途及特点
XST系列智能仪表与各类模拟量传感器、变送器配合，实现液位、
油位的测量、显示、变送、记录及报警控制。
误差小于0.2%FS，16位A/D转换器，并具备调校、数字滤波功能
多重保护、隔离设计、搞干扰能力强，可靠性高
对来自传感器、变送器的输入信号具有误差修正和故障检测功能，有效提高系统的测控性能。
适用于电压、电流、热电阻、热电偶、MV、电位器、远传压力表等信号类型。
变送输出可将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用
最多可有8点报警输出，可选择10种报警方式，报警灵敏度独立设定.
多种外型尺寸和面板形式可供选择，数码管、液晶显示、光柱显示可以灵活选择。
第一显示为测量值，（可选）第二显示为报警设定值
记录单元可记录26万次测量数据，记录间隔可设置，为数据分析、故障诊断提供有效手段。
全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
XST系列仪表采用单片机嵌入式组合设计，硬件扩充性强，软件平台灵活，可以扩展开关量输入、定时、
程序顺序控制等，不局限于标准功能。可按实际要求需要组合，以实现最佳性能。
二、技术参数
1、准确 度：优于±0.2%FS；测控周期：0.2（可提高到0.1）；分辩率：1/60000，16位A/D转换器
2、报警输出：10种报警方式，通过按鍵设定选择。有延时报警功能
继电器输出：触点容量220VAC，3A
3、变送输出：光电隔离4-20MA，0-10MA，0-20MA；1V-5V，0-5V，0-10V
输出分辨力：1/4000，误差小于±0.2%FS
4、打印椄口及打印单元：内置硬件时钟，停电不影响走时，自动调整闰年，大、小月
手动、手动＋定时、手动＋定时＋报警三种打印方式通过设置可选择
打印内容：时间（年、月、日、时、分）报警状态、测量值工程单位
打印单元为16列字符微型打印机，供电方式与仪表相同，特殊的打印要求可在订货时注明
5、电 源：220VAC、24VDC、12VDC，功耗：5－7VA
6、工作环境：温度0－50℃，湿度低于90%RH，宽温范围的仪表需要在订货时注明
7、显示范围：-1999－9999，小数点位置可设定
8、显示颜色：测量值绿色，设定值红色，光柱红色，或按定货要求
9、显示分辨力：1/10000
10、其它非标功能：清零、峰值保持、报警锁定、平均值显示、双隔离输出、掉电记忆

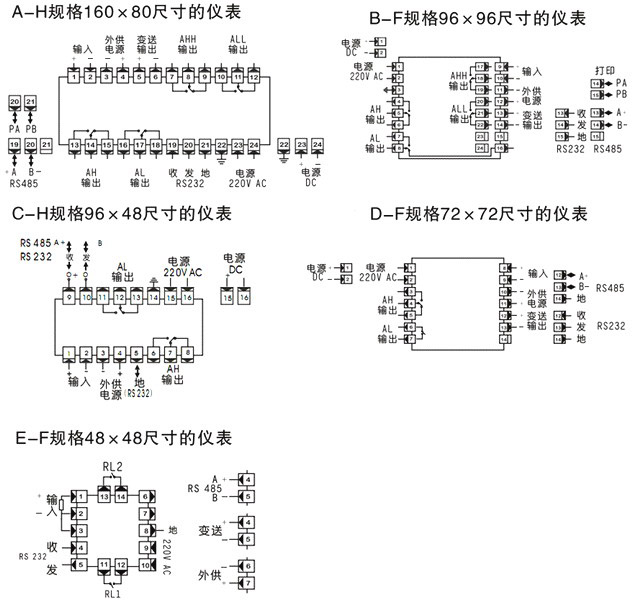

三、选型
|
|
代 码 |
说 明 |
|
XST/ |
|
单输入通道数字式智能仪表 |
|
外型尺寸 |
A- |
|
横式160×80×125，或竖式160×80×125 |
|
B- |
|
96×96×112（W×H×L） |
|
C- |
|
横式96×48×112，或竖式48×96×112 |
|
D- |
|
72×72×112（W×H×L） |
|
E- |
|
318×104×300（W×H×L） |
|
面板形式 |
H |
|
横式(普遍常用) |
|
S |
|
竖式 |
|
F |
|
方形 |
|
显示方式 |
1 |
|
测量值（绿色） |
|
2 |
|
测量值（绿色）＋设定值（红色） |
|
3 |
|
测量值（绿色）＋光柱（绿色） |
|
4 |
限A-S |
测量值（绿色）＋光柱（绿）＋设定值光柱（红）色） |
|
5 |
限A-S型 |
测量值（绿色）＋光柱（绿）＋设定值（红）色） |
|
Y |
|
液晶显示 限A-H型和B型 |
|
输入信号 |
E |
|
热电偶或辐射感温计 |
|
R |
|
热电阻或电阻 |
|
I |
|
直流电流 |
|
V |
|
直流电压 |
|
M |
|
MV信号 |
|
W |
|
电位器 |
|
L |
|
远传压力表 |
|
报警点数（注1） |
T□ |
|
T0：无报警 T1－T8：1－8个报警点 |
|
变送输出 |
A0 |
|
无输出 |
|
A1 |
|
电流输出：4-20MA，0-10MA，0-20MA |
|
A2 |
|
电压输出：0-5V，1-5V，0-10V |
|
A4 |
|
其它输出 |
|
外供电源 |
B0 |
|
无外供电源 |
|
B1 |
|
外供24VDC |
|
B2 |
|
外供12VDC |
|
B3 |
|
外供精密电压源 |
|
B4 |
|
外供精密恒流源 |
|
通讯接口 |
S0 |
|
无通讯接口 |
|
S1 |
|
RS－232 |
|
S2 |
|
RS－485 |
|
S3 |
|
RS－422 |
|
S4 |
|
BCD码接口（限A、B型仪表） |
|
仪表电源 |
V0 |
|
220VAC |
|
V1 |
|
24VDC |
|
V2 |
|
12VDC |
|
打印功能 |
P |
|
带打印功能，不带可省略（限A、B型表） |
|
记录功能 |
R |
带记录单元，不带可省略（限A、B型表） |
注1：C型表限制为3点; D型表限制为2点; B型表限制为4点; A型表超过4点后，仪表深度为250mm
