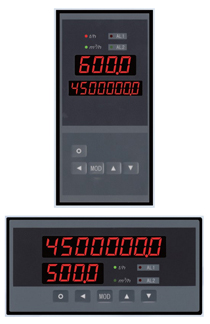

XSJ流量积算仪
一、用途及特点:
与各类流量传感器、变送器配合,完成对液体、气体体积流量的计量与控制,包括瞬时流量和累积流量。
精度:优于±0.2%FS,16位A/D转换器,测控周期:0.2秒
适用于电流、电压、脉冲信号输出的流量传感器或变送器
4-20MA,0-10MA,1-5V,0-5VDC,0.1-10KHZ
瞬时流量可选择按小时或按分钟为计量单位
小信号切除、开方、数字滤波、调校功能
单显示型:累积量、瞬时流量切换显示;双显示型独立显示
供电:220VAC,24VDC或12VDC
显示范围:瞬时流量0-9999,累积流量0-99999999
2点报警输出,用于瞬时流量的上、下限报警或累积量预置输出,
触点容量:220VAC 3A
可选:报警、变送输出、通信、打印
|
|
代 码 |
说 明 |
|
XSJ/ |
|
超高精度数字式智能仪表 |
|
外型尺寸 |
A- |
|
横式160×80×125竖式80×160×125 |
|
B- |
|
96×96×112(W×H×L) |
|
C- |
|
横式96×48×112(W×H×L) |
|
面板形式 |
H |
|
横式 |
|
S |
|
竖式 |
|
F |
|
方形 |
|
显示方式 |
1 |
|
8位LED单显示、瞬时和累积值切换 |
|
2 |
|
双显示:8位LED +4位LED |
|
|
I |
|
直流电流 |
|
V |
|
直流电压 |
|
K |
|
脉冲信号 |
|
报警点数 |
T□ |
|
T0:无报警 T1-T2:1-2个报警点 |
|
变送输出 |
A0 |
|
无输出 |
|
A1 |
|
电流输出:4-20MA,0-10MA,0-20MA |
|
A2 |
|
电压输出:0-5V,1-5V |
|
A3 |
|
电压输出:0-10V |
|
外供电源 |
B0 |
|
无外供电源 |
|
B1 |
|
外供24VDC |
|
B2 |
|
外供12VDC |
|
B3 |
|
其 它 |
|
通讯接口 |
S0 |
|
无通讯接口 |
|
S1 |
|
RS-232 |
|
S2 |
|
RS-485 |
|
仪表电源 |
V0 |
|
220VAC 可省略 |
|
|
V1/V2 |
|
24VDC 12VDC |
|
打印功能 |
P |
|
带打印功能,不带可省略(限A、B型表) |
|
停电记录功能 |
D |
D表示带停电记录功能,不带可省略 |
|
