RS232/485转换器

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: RS232/485转换器
产品型号: BP-7520
产品展商: 北京华德
产品文档: 无相关文档

简单介绍

BP-7520 RS232/485转换器是专门针对工业应用而设计的高性能隔离转换器,它透明地将RS-232信号转成隔离的RS-485信号,并增加了浪涌保护功能,无需改动连接设备的任何软硬件,轻松使232设备接入RS-485网络,组建工业级的远距离通信系统。


RS232/485转换器  的详细介绍

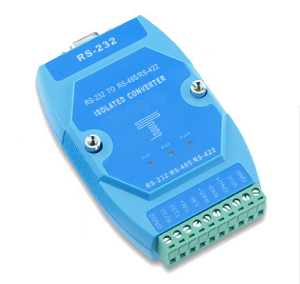

                        BP-7520 (RS-232到RS-485隔离转换器)

产品介绍:

          BP-7520转换器是专门针对工业应用而设计的高性能隔离转换器,它透明地将RS-232信号转成隔离的RS-485信号,并增加了浪涌保护功能,无需改动连接设备的任何软硬件,轻松使232设备接入RS-485网络,组建工业级的远距离通信系统。

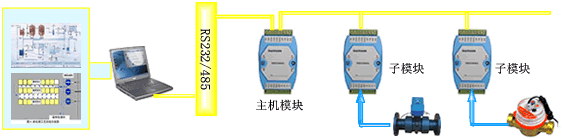

   RS-485 标准支持半双工通信。也就是说用两根线来进行数据的发送和接受。握手信号如RTS(Request To Send)通常用来控制数据流的方向。BP-7520转换器中有一个特殊的I/O电路用来自动判断数据流的传输方向并对其进行切换。握手信号在这里不是必需的,仅需两根导线你就可以构建一个RS-485网络。RS-485的这种控制对于用户来说是完全透明的。而且对半双工RS-232所写的软件无需修改就可以在RS-485网络上使用。


技术参数及产品性能
       1. 转换模式:RS-232数据转换为RS-485
       2. 自动内部RS-485总线管理无需外部控制信号
       3. RS-485数据线上的瞬态干扰抑制
       4. 传输距离:1.0km-1.2km
       5. 传输速率:1200-115.2k(bps)
       6. 电源要求:DC10-30V,有电源反接保护
       7. 电源功耗:1.5W;
       8. 工作温度:-25-75℃
       9. 尺寸:71mm×123mmm×25mm
      10. 隔离电压:3000VDC ,隔离在RS-232端
      11. RS-485接口连接器:插入式端子
      12. RS-232接口接头:孔式DB-9 , 232端直接插在串口上使用
      13. 安装方式:支持面板安装、工业导轨式安装、堆叠安装、壁挂式安装等方式。




使用方法:
    1。DB9孔与RS-232设备用软线连接,DB9孔的2脚3脚是数据线,5脚是信号地。
    2.485侧为接线端子形式,包括DATA+、DATA-(用双绞线连接)。
    3.电源应由RS-422/485侧统一供电,不能跟RS-232侧共地。
    4.85总线电缆超过100米,需加终结电阻,阻值可1/4W300欧姆到110欧姆。
