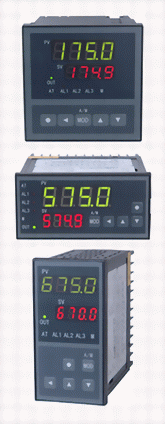

XSC5 PID控制仪

用途及特点：XSC5  PID控制仪与各类传感器、变送器配合，实现对温度、压力、液位、成分等过程的定值监测与控制

◆ 采用先进的PID智能控制算法，抗超调，具备自整定（AT）功能
◆ 输入信号：热电阻、热电偶、电压、电流、远传压力表等信号
◆ 基本误差±0.2%FS，16位A/D转换器。测控周期0.2秒。
◆ 双排显示，显示范围1999~9999
◆ 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
◆ 控制输出形式：连续PID直流电流、电压输出或位式PID
◆ 仪表电源220V AC，24V DC

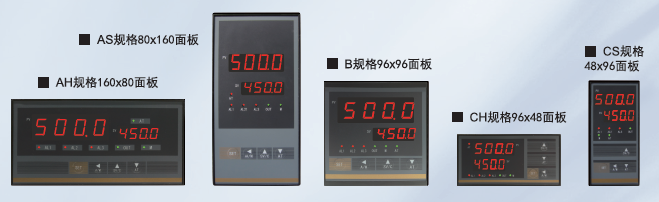

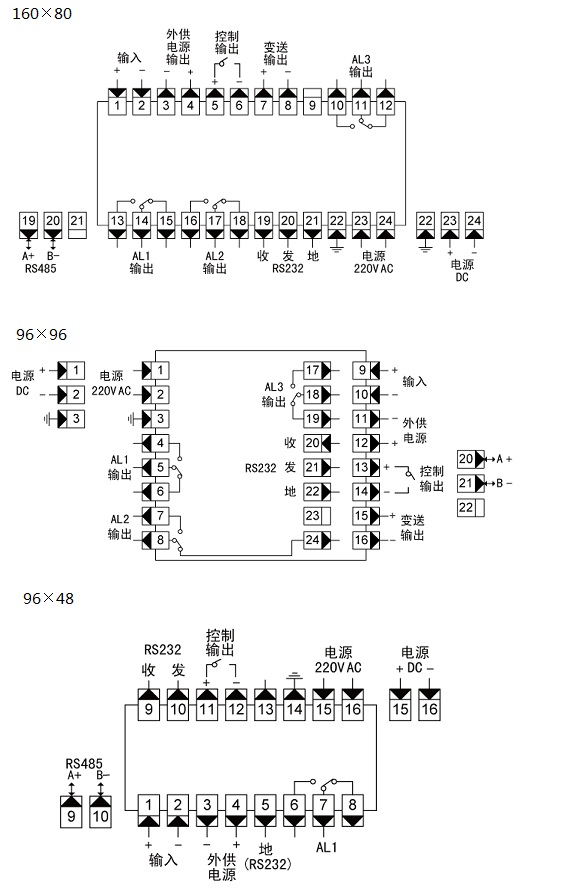

◆ 外形及面板形式：160×80、96×48、96×96、72×72各类双显示形式
其它功能：1-3点报警 、变送输出 、通信 、外供变送器电源



选型指南

内容

代码说明

XSC5/

PID智能调节仪 , 双显示、控制输出

外形尺寸

A—

160(W)×80(H)×125(L) 或80(W)×160(H)×125(L)

B—

96(W)×96(H)×112(L)

C—

96(W)×48(H)×112(L) 或48(W)×96(H)×112(L)

D-

72(W)×72(H)×112(L)    (限XSC5)

E—

48(W)×48(H)×112(L)    (限XSC5)

面板形式

H

横式

S

竖式

F

方形

输入信号 （其它输入信号 订货时说明）

E

热电偶K、S、R、B、N、E、J、T或辐射感温计

R

热电阻Pt100、Cu100、Cu50、BA1、BA2、G53或电阻

I

直流电流（4~20）mA、（0~10）mA或（0~20）mA

V

直流电压（0~5）V、（1~5）V

M

直流mV（订货注明范围）

W

电位器500Ω~5000Ω

L

远传压力表

报警点数量

T□

T0:无报警  T1~T3：1~3点报警

控制输出

C0

无输出

C1

电流输出4~20mA、0~10mA或0~20mA

C2

电压输出（0~5）V、（1~5）V

C3

电压输出（0~10）V

C4

固态继电器驱动电压输出

C5

可控硅无触点常开式输出

C6

可控硅过零触发输出

C7

继电器触点开关输出

变送输出 (独立供电，全隔离)

A0

无输出

A1

电流输出4~20mA、0~10mA或0~20mA

A2

电压输出(0~5）V、（1~5）V

A3

电压输出(0~10）V

A4

其它输出

外供电源

B0

无外供电源

B1

外供 24V DC

B2

外供 12V DC

B3

外供精密电压源

B4

外供精密恒流源

B5

其它

通讯接口 （独立供电，全隔离，2400~19.2K仪表地址  0~99，应答延迟小于500μs）

S0

无通讯接口

S1

RS-232接口

S2

RS-485接口

仪表电源

V0

220V AC

V1

24V DC

V2

12V DC

V3

其它
