HD03隔离配电器

　　　　　(二线制4-20mA仪表隔离配电器）

　　HD03隔离配电器是一种向二线制4-20mA仪表供电并将输入信号隔离转换成标准信号的仪表。该变送器输入/输出/电源三方全隔离，具有超强抗电磁干扰能力，精度高，且输入输出选择范围宽，导轨安装便于检测与维护。专业与各种二线制温度变送器、流量变送器、压力变送器、液位变送器配套使用，完成向变送器馈电、取回参数信号、隔离转换输出的工作；广泛用于电信、电力、石油化工、水处理等领域的数据采集、信号传输转换和DCS集散控制系统。

HD03隔离配电器采用了最先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用；同时，数字化技术的应用有效提高了隔离转换精度；内部采用数字化调校、无需零点及满度调整、自动动态零点校准、温度漂移自动补偿等诸多先进技术。

  　产品特点





 ◇  专业配接各种二线制4－20mA变送器



◇  输入/输出/电源之间全隔离，超强抗干扰能力    　

 ◇  采用最先进的数字化技术，线性好，精度高

 ◇  SMT表贴工艺及厚膜集成技术，可靠稳定

 ◇  自动零点自动校准，自动温度补偿技术

 ◇  标准DIN35导轨安装，装卸方便,适合密集安装

 ◇  体积小巧，外形美观，配电、隔离与变送一体

 ◇  带电源指示灯和线路故障指示灯

 ◇  可选：HD03一入一出型，HD213一入二出型



选型及定货代码

　 型　　号：HD03 -[输入代码]/[输出代码]



名称	基本型号	输入种类 *		输出种类 *		供电 24V
		输入代码	输入信号	输出代码	输出信号
隔离配电器	HD03-	1	现场二线制变送器输出信号：4～20mA 配电电源：19～28VDC	1 2 3 4 5 6 7 8 9 Q	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它

* ： 1 ）输入和输出可以任意组合； 特殊的输入 / 输出型号请向我们确认,用Q表示；

     2 ）选型举例：HD03-14表示输入二线制4～20mA，隔离输出4～20mA，供电24V

HD03隔离配电器　技术规格：输入/输出/电源三方全隔离，超强抗干扰能力
精确度	±0.1～0.2%FS
输入信号	二线制4－20mA
输出信号	0－100mV，0－5V，0－10V，0－20mA，4－20mA
输入阻抗	≤50Ω（电流输入）
输出负载	≥5K（电压输出）；≤250Ω（电流输出）
安装导轨	标准DIN35
外形尺寸	103×85×23　mm
供电电压	24VDC
使用温度范围	-10－60℃
贮存温度范围	-20－70℃
温度系数	150ppm
温度补偿	数字化技术，自动温度补偿
零位校准	数字化技术，零点自校准
最大相对湿度	90%
隔离电压	1500VDC（1分钟）
电源消耗	<60mA
配电电压	22~26V
配电电压负载能力	30mA

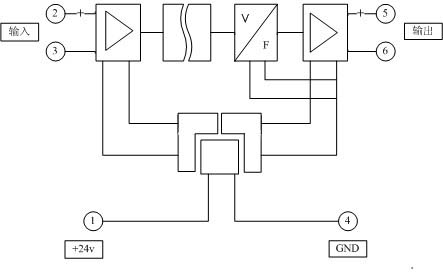

　原理接线图：

　        　

　　

　　  电流输入：2(-)，3(+) / 现场给二线制变送器供电：2(+)，3(-)



      　输出信号：5(+)，6(-)



      　供电电源 ：1(+)，4(-)

　
