HD22双路信号隔离器

             （HD21一入二出、HD22二入二出）

HD22直流变送器是一种能将输入量的两组直流信号经隔离转换成两组输出量的直流信号，从而实现对被测信号精确测量的仪器。该变送器输入/输出/电源/各通道间多方全隔离，抗干扰；输入、输出选择范围宽，准确度高；导轨式安装便于检测与维护。可广泛用于电信、电力、石油化工等领域的数据采集、信号传输转换和DCS集散控制系统。

HD22信号处理器与各种温度变送器、流量变送器、压力变送器、液位变送器等配套，完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备，并对终端接收设备起保护作用。　　　　　　　　　　　　　　　　　　　　　　　　　　　

  产品特点

 ◆  体积小巧，外形美观，隔离与变送一体

 ◆  线性好、温度特性好，转换精度高性能稳定

 ◆  带电源指示灯，带输出信号零点和满度调整

 ◆  标准在DIN35导轨安装，装卸方便,适合密集安装

 ◆  输入/输出/电源/通道间多方全隔离，抗干扰能力强

 ◆  防雷电保护功能

 ◆  有两种型号：HD21一入二出型、HD22二入二出型



  技术参数及选型

      型　　号：HD21-[输入信号]/[输出信号][输出信号]

    　　　      HD22-[输入信号][输入信号]/[输出信号][输出信号]

产品规格：（一入多出型、多入多出型）

名称	基本型号	输入种类 *		输出种类 *		供电
		输入代码	输入信号	输出代码	输出信号
一入二出隔离器	HD21－	1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ Q/	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它	1/ 2/ 3/ 4/ 5/ 6/ 7/ 8/ 9/ Q/	0～100mv 0～10mA 0～20mA 4～20mA 0～5V 0～10V 1～5V -5V～+5V -10V～+10V 其它
二入二出隔离器	HD22－					24V
一入三出隔离器	HD31-
三入三出隔离器	HD33-
一入四出隔离器	HD41-
四入四出隔离器	HD44-

* ： 1 ）输入和输出可以任意组合；

2）选型举例： HD21-4/35表示，输入1路 4～20mA ；输出第1路 0～20mA ，输出第2路0－5V

HD22-45/25表示，输入第1路 4～20mA ；输出第1路 0～10mA ；

输入第2路 0～5V   ；输出第2路0～5V　；

HD22隔离变送器技术规格：　输入/输出/电源、输出与输出之间　多方全隔离
精确度	±0.2%满量程
输入信号（1路或2路）	0~20mV，0~100mV，0~5V，0~10V，4~20mA,0~20mA,±5V,±10V等
输出信号（2路）	0~100mV，0~5V，0~10V，4~20mA,,±5V,±10V等规格
输入阻抗	≥100K（电压输入）；≤50Ω（电流输入）
输出负载	≥5K（电压输出）；≤ 250Ω（电流输出）
辅助电源	DC12V，15V，24V　　　可定做220VAC
安装导轨	标准DIN35
外形尺寸	95×80×35 mm
频率响应	≤2000 hZ
使用温度范围	-10~60℃
贮存温度范围	-20~70℃
温度系数	150ppm/℃
满量程调整范围	20% (SPAN电位器)
零位调整范围	10% (ZERO电位器)
最大相对湿度	90% (不结露)
隔离电压	1500VDC（1分钟）

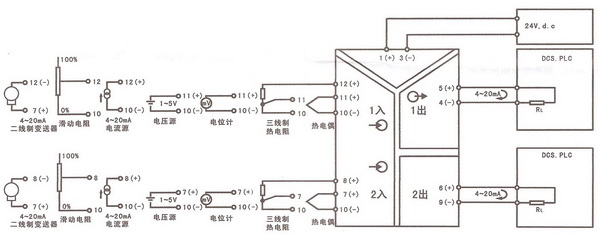

    原理图及外形尺寸图：

　　　“1”号端子－－－－电源＋
　　　“2”号端子－－－－输入信号＋（第一路信号）
　　　“3”号端子－－－－输入信号－（第一路信号）
　　　“5”号端子－－－－输出信号＋（第二路信号）
　　　“6”号端子－－－－输出信号－（第二路信号）
　　　“10”号端子－－－GND

　　　“11”号端子－－－－输出信号＋（第一路信号）
　　　“12”号端子－－－－输出信号－（第一路信号）

　　　“8  ”号端子－－－－输出信号＋（第二路信号）
　　　“9  ”号端子－－－－输出信号－（第二路信号）
