HD2000一体式超声波液位计(精典款)

概述：HD2000超声波液位计是一种先进的非接触式物位测量仪器，用来取代原始的各种液位计，直接安装在被测介质的上方。它采用一体式进口超声波传感器，通过测量时间差的原理，经微处理器进行信号处理精密计算，测得液位/料位高低。带自动温度补偿、假信号回避功能，自动增益控制，新型高防护外壳，智能液晶显示并输出标准信号4～20mA　或RS485、　上下限报警。

    无需专业技术人员，设定一点即可应用

　　主要测量液体液位如江河水位、废水液位、罐装液位、

泥浆、油位、煤堆、矿石等,广泛应用于污水处理厂、电厂、

化工厂、钢厂、制药厂、水泥厂等。备有专业防腐型用

于测量各种酸、咸腐蚀性液体，本产品在国内已有十五年

的应用史，性能达到国际标准，测量稳定可靠，免维护。

  产品特点：

 ◆  非接触式测量，环保、安全、可靠、方便

 ◆  自动增益控制，自动温度补偿，有效提高测量精度

 ◆  具有判断假目标能力，防止假信号干扰

 ◆  先进的回波处理方式，配上高品质换能器使仪表性能更稳定可靠



◆  现场液晶显示，多种输出信号可选：4～20mA，RS485/RS232，上下限

 ◆  新型军工级防变色抗老化外壳，具有高防护等级，仪器寿命更长

 ◆  有掉电保护功能，突然掉电信息不会丢失

 ◆  具有两种测量模式：距离模式和液位模式，方便实用

 ◆  16位D/A转换，提高电流输出的精度和分辨率

   主要技术参数：

1.              测量范围：2m, 3m, 4m, 5m, 6m, 7m, 8m, 10m,12m,15m,20m

2.               频　　率：100KHZ～20KHZ

3.               分　辨率：1～2mm

4.               显　　示：高亮度背光液晶显示,6位LCD

5.               输出信号：（1）4～20mA

                    （2）RS485 / RS232

                    （3）上下限两点报警；触点容量220VAC/50mA

6.               盲　　区：0.25～0.5m

7.               计测角度：6～8°　　　　　　　　　　　　　　　　　　　　

8.               设定　键：现场三位防水轻触键

9.               精　　度：±0.25～0.5%FS

10.           供　　电：24VDC　60mA　

11.           环境温度：-20～60℃　

12.           外    壳：军工防变色防老化外壳；　防腐型：聚四氟乙稀

13.           电器接口：过程连接M20×1.514.           防护等级：IP66，本安型设计



15.   安装螺纹：国际通用的G2探头过程连接

16.   开孔尺寸：φ52～55mm

17.           重　　量：350g；　　

18.           外形尺寸：235（高）×96（宽）×135（深）Cm



产品选型：

内容	代　码　说　　明
	HD2000－
量程选择		2-	0～2m内各量程
		5-	0～5m内各量程
		7-	0～7m内各量程
		10-	0～10m内各量程
		15-	0～ 15m内各量程
测量介质			Y	液体
			W	固体（含粉状物）
防腐要求				N	标准产品
				F	防腐型（聚四氟乙稀、尼绒）
输出信号					I	4～20MA
					H	RS232、RS485
					K	上、下限　（220VAC/ 50mA）

,

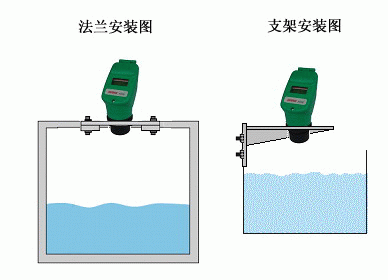

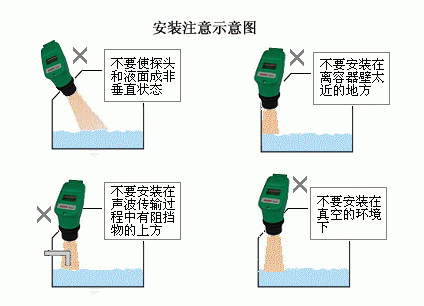

 安装注意事项：

• 超声波探头垂直于被测液位，以保证声波发射正对液面
• 超声波收发传感面应尽量避免靠近容器侧壁，并保证波束区内不得有障碍物

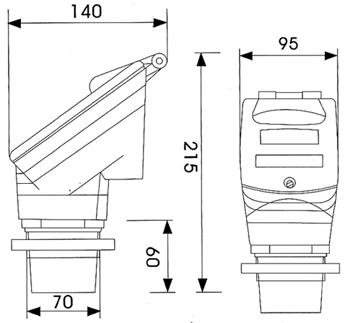

     外形尺寸图：
