HA15热电偶隔离变送器

HA15智能型热电偶变送器

HA15 热电偶信号输入隔离器，又称热电偶变送器，它将各种热电偶信号经隔离转换为与温度成线性的直流信号(如:0-10V，4-20mA)，并输出至制系统或其它智能仪表。输入－输出－电源三方电磁全隔离，解决工业现场干扰及信号转换匹配问题。 HA15热电偶变送器采用高性能单片机，专用于热电偶温度校正，线性化及冷端补偿，在线性校正方面优势比较突出，完全可替代国外同类高端产品。自动零点校准，自动温度补偿线性性化技术，高精度，低温漂，低功耗，长寿命。

产品选型   型 号 说　明 HA15-     热电偶隔离变送器   输入信号 1 0-400℃ 2 0-600℃ 3 0-800℃ 4 0-1000℃ 5 0-1200℃ 6 0-1400℃ 7 0-1600℃ 8 其它      输出信号 1 0-5V 2 0-10V 3 1-5V 4 0-10mA 5 0-20mA 6 4-20mA 7 -10V－+10V 8 其它 最后注明分度号如K，E，T，S，B                                     主要技术参数： 输入信号：K，E，T，S，B，N，R，W等热电偶 输出信号：0-5V，0-10V，4-20mA，0-20mA等 系统传输准确度：±0.2%×F·S 温度线性度：≤0.006% 冷端温度补偿准确度：±1℃ 测量热电阻时允许的引线电阻：≤50Ω 电流输出允许外接的负载阻抗： 4-20mA:0～550Ω;0-10mA:0～1KΩ； 电压输出时的内部阻抗：＜200Ω 输入/输出/电源/双路间绝缘强度：≥1500V.AC 供电电源： DC24VDC（适应范围：12V～32V） 输入功率：1.0～1.8W 外形尺寸：宽×高×深＝22.5×100×115mm 仪表重量：约160g 安装方式：标准DIN35导轨式安装   面板指示　PWR：电源指示灯。           ALM：输入信号故障报警指示灯；        　　输入故障以3次/秒的频率闪烁；            输入超量程时该指示灯长亮。

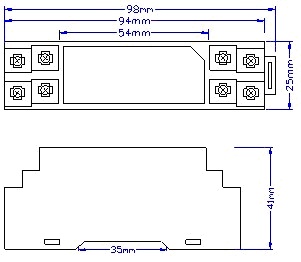

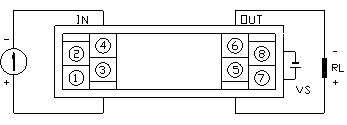

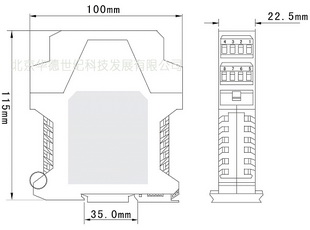

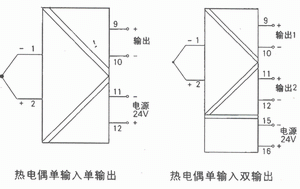

技术特点 ● 全智能数字化，无需零点和満度调整，单片机自动校正； ● 采用表贴工艺及厚膜集成技术,高品质进口元件； ● 具备高可靠、高稳定性，符合EMC电磁干扰标准； ● 无可调部件，长期保证测量与输出的准确度； ● 环境温度、测量零点、冷端温度（内部）自动补偿； ● 输入、输出、电源之间电磁全隔离；抗变频器干扰； ● 具有低功耗、低温漂、高精度、长寿命等特点； ● 采用可插拔端子和导轨式安装，方便检测安装。   应用连线;                 外形尺寸图：
