无源信号隔离器

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 无源信号隔离器
产品型号: HA18
产品展商: 北京华德
产品文档: 无相关文档

简单介绍

HA18无源信号隔离器，又称无源隔离器，无源隔离端子，它是将直流信号经隔离滤波处理后变为4－20mA信号输出； 输入：0-5V，0-10V，1-5V，0-10mA，0-20mA，4-20mA。无需电源 输出：4-20mA ；


无源信号隔离器  的详细介绍


              HA17/18无源信号隔离器（输出侧获取电源）




HA17无源隔离器（输入侧取电）；HA18 无源隔离器（输出侧取电）





HA17无源隔离器（输入侧取电源）


HA17无源信号隔离器，是将直流电流信号经隔离滤波处理后再传送。使用时无需供电，可获取输入侧信号中的电流而工作。在实际应用中能有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中的各种干扰。
HA17无源隔离器与各种电流信号输出的温度、压力、液位、流量变送器等配套使用，完成取回参数信号、隔离转换输出的工作，输出信号可接入数显仪、PLC、变频器等设备，并对接收设备起保护作用。

产品选型：



型 号

说　明

HA17-

（一入一出）无源信号隔离器



输入信号

1

0-10mA

2

0-20mA

3

4-20mA

8

其它



输出信号

1

0-10mA

2

0-20mA

3

4-20mA

8

其它

本产品无需外供电源

主要技术参数

输入阻抗

100Ω＋输出负载数

输出阻抗

≤500Ω

精　　度

±0.1%F.S（RL＝250Ω）

温度系数

<50ppm/℃

环境温度

-20℃-＋75℃

环境温度

0－95%RH　（无冷凝）

绝缘电阻

输入/输出之间≥100MΩ

绝缘强度

输入/输出之间1500VAC/分

频率响应

≤2000HZ

电    源

无需供电

外形尺寸

长×宽×高＝98×25×41mm

整机重量

约100g

安装导轨

DIN35
选型说明：　标明输入、输出信号的代码
例：输入4-20mA，输出4-20mA，型号为HA17-33

产品特点：

l         无需外部供电，输入－输出之间电磁全隔离
l         采用SMT表贴工艺及厚膜集成技术
l         模块化表芯设计，无需任何调整
l         高品质进口元器件；低功耗、低温漂、高精度
l         体积小巧，标准DIN35导轨安装，方便快捷
l        性能稳定可靠，可完全替代进口产品

应用连线：









功能框图：







外形尺寸：
























HA全系列**信号隔离器



HA18 无源隔离器（输出侧取电源）


HA18无源 ·电流信号输出隔离器，是将直流信号经隔离滤波处理后变为二线制4－20mA信号输出。使用时无需供电，可获取输出侧信号中的电流而工作。在实际应用中能有效解决信号互连可能出现的问题，同时能有效抑制信号传输过程中的各种干扰。
HA18无源隔离器可与各种温度、压力、液位、流量变送器等配套使用，完成取回参数信号、隔离转换输出的工作，输出信号4-20mA可接入数显仪、PLC、变频器等设备，并对接收设备起保护作用。

产品选型：



型 号

说　明

HA18-

（一入一出）无源信号隔离器





输入信号

1

0-75mV

2

0-5V

3

0-10V

4

0-250V

5

0-10mA

6

0-20mA

7

4-20mA

8

其它

输出信号

1

两线制4-20mA

本产品无需外供电源

主要技术参数

输入阻抗

电压型≥100KΩ 电流型：100Ω

输出阻抗

≤500Ω

精　　度

±0.1～0.2%F.S

温度系数

<50ppm/℃

环境温度

-20℃-＋75℃

环境温度

0－95%RH　（无冷凝）

绝缘电阻

输入/输出≥100MΩ(500VDC)

绝缘强度

输入/输出之间1500VAC/分

频率响应

≤2000HZ

两线制电源

24VDC；接口内部电源,输出侧

外形尺寸

长×宽×高＝98×25×41mm

整机重量

约100g

安装导轨

DIN35
选型说明：　 标明输入、输出信号的代码
例：输入0-10v，输出4-20mA，则型号为HA18-31

产品特点：

l         无需外部供电，输入－输出之间电磁全隔离
l         采用SMT表贴工艺及厚膜集成技术
l         模块化表芯设计，无需任何调整
l         高品质进口元器件；低功耗、低温漂、高精度
l         体积小巧，标准DIN35导轨安装，方便快捷
l         性能稳定可靠，可完全替代进口产品

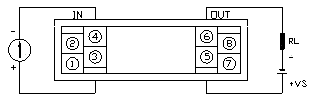

应用连线：

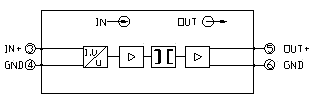

功能框图：

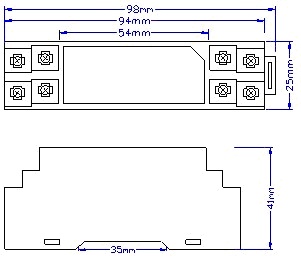

外形尺寸：













,  &, lt;, /B>













 相关产品：　

HA全系列信号隔离器

型　号　说　 明

一入一出信号隔离器



HA11   直流信号隔离器

HA12   交流信号隔离器

HA13   二线制隔离配电器

HA14   热电阻隔离变送器

HA15   热电偶隔离变送器

HA16   电位器信号隔离器

HA17   无源信号隔离器

HA19   称重mv信号隔离器

HA20   频率/电压变送器

一入二出信号隔离器（隔离分配器）

HA211  一入二出直流信号隔离器

HA212  一入二出交流信号隔离器

HA213  一入二出隔离配电器

HA214  一入二出热电阻隔离器

HA215  一入二出热电偶隔离器

双路信号隔离器 /三路信号隔离器





HA221  双路信号隔离器

HA223  双路隔离配电器

HA33    三路无源隔离器

HA44    四路无源隔离器

HA31    一入三出隔离分配器

HA41    一入四出隔离分配器

HA42    二入四出隔离分配器
