内容
代码及说明
XSR10R/

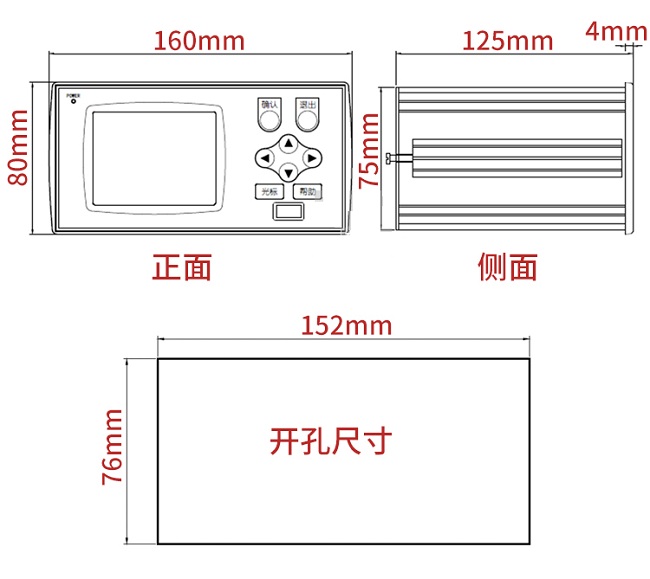

外形尺寸
A-
160(W)×80(H)×150(L)
面板形式
H
横式
通道数
1
1通道仪表
2
2通道仪表
3
3通道仪表
4
4通道仪表
输入信号
(其它输入信号,可定制)
E
热电偶K、S、R、B、N、E、J、T
R
热电阻Pt100、Cu100、Cu50、BA1、BA2、G53
I
直流电流(4~20)mA、(0~10)mA或(0~20)mA
V
直流电压(0~5)V、(1~5)V
M
直流MV(订货注明范围)
L
远传压力表
报警点数量(注1)
T□
T0:无报警 T1~T4:1~4点报警
变送输出
(双变送则同时写两个代码)
A0
无输出
A1
电流输出 4~20mA、0~10mA或0~20mA
A2
电压输出(0~5)V、(1~5)V
A3
电压输出(0~10)V
A4
其它输出
外供电源
B0
无外供电源
B1
外供 24V DC,误差<±5%,50mA
B2
外供 12V DC,误差<±5%,50mA
B3
精密电压源,误差<±0.2%,40mA
B4
精密电流源,误差<±0.2%,0.1-10mA

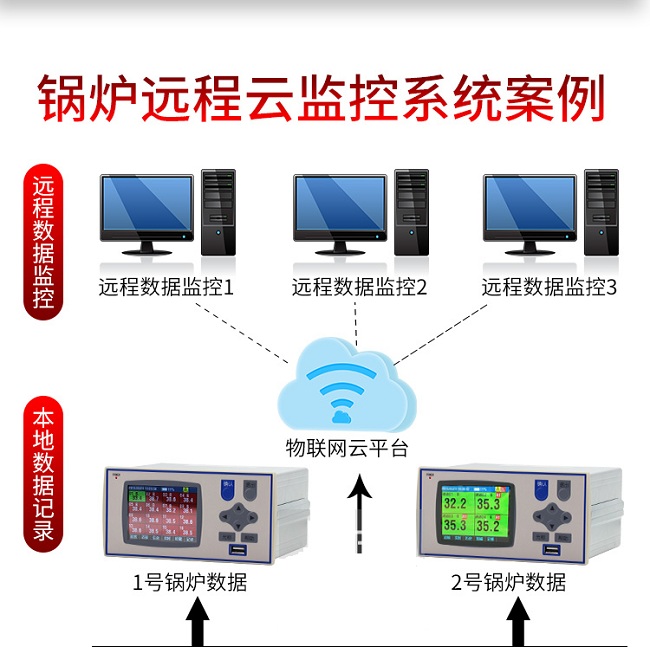

通讯接口
(独立供电,全隔离,2400~19.2K,
仪表地址0~99,应答延迟小于500μs)
S0
无通讯接口
S1
RS-232接口
S2
RS-485接口
仪表电源
V0
220V AC
V1
24V DC
V2
12V DC
V3
其他
