产品名称: 一入二出信号隔离器
产品型号: HD21
产品展商: 北京华德世纪科技发展有限公司
简单介绍
HD21一入两出信号隔离器将1路信号隔离分配成所需的2路标准信号输出。 输入:0~20mV,0~100mV,0~5V,±10V,0~10V,4~20mA,0~20mA; 输出2路:0~100mV,0~5V,-5V-+5v,0~10V,4~20mA,0~20mA等。
一入二出信号隔离器的详细介绍



                                   HD21一入二出信号隔离器

                    HD21入二出HD22二入二出

HD21直流变送器是一种将一组直流信号隔离转换成两组直流信号输出的仪器,分为2组信号后供两种设备同时接收使用。该变送器输入/输出/电源/各通道间多方全隔离,抗干扰,输入、输出选择范围宽,准确度高,标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。

HD21信号处理器与各种温度变送器、流量变送器、压力变送器、液位变送器等配套,完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备,并对终端接收设备起保护作用。

  产品特点

 ◆  体积小巧外形美观,适合密集安装隔离与变送一体
 ◆  带电源工作指示灯、输出信号零点和满度调整
   ◆  线性好、温度特性好,转换精度高性能稳定
 ◆  标准在DIN35导轨安装,装卸方便
 ◆  输入/输出/电源之间多方全隔离,抗干扰能力强
   对接收设备起保护作用,如PLC等
 ◆  防雷电保护功能
   有两种型号:HD21一入二出型、HD22二入二出型
 ◆  HD21可选带配电24VDC功能

  技术参数及选型

      型  号HD21-[输入信号]/[输出信号][输出信号]-P(选P表示带配电24VDC)
            HD22-[输入信号][输入信号]/[输出信号][输出信号]

    产品规格:(一入多出型、多入多出型)

名称
基本型号
输入种类 *
输出种类 *
供电
输入代码
输入信号
输出代码
输出信号
一入二出隔离器
HD21
1/
2/
3/
4/
5/
6/
7/
8/
9/
Q/
0100mv
010mA
020mA
420mA
05V
010V
15V
-5V+5V
-10V+10V
其它
1/
2/
3/
4/
5/
6/
7/
8/
9/
Q/
0100mv
010mA
020mA
420mA
05V
010V
15V
-5V+5V
-10V+10V
其它
二入二出隔离器
HD22
24V
一入三出隔离器
HD31-
三入三出隔离器
HD33-
一入四出隔离器
HD41-
四入四出隔离器
HD44-
* 1 )输入和输出可以任意组合;
2)选型举例: HD21-4/35表示,输入1 420mA ;输出第1 020mA ,输出第205V
HD22-45/25表示,输入第1 420mA ;输出第1 010mA
输入第2 05V   ;输出第205V;

HD22隔离变送器技术规格: 输入/输出/电源、输出与输出之间 四方全隔

精确度

±0.2%满量程

输入信号(1路或2路)

0~20mV,0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

输出信号(2路)

0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

输入阻抗

100K(电压输入);50Ω(电流输入)

输出负载

5K(电压输出);≤ 250Ω(电流输出)

辅助电源

DC12V15V24V

安装导轨

标准DIN35

外形尺寸

95×80×25 mm

频率响应

2000 hZ

使用温度

-10~60

贮存温度

-20~70

温度系数

150ppm/

满量程调整范围

20% (SPAN电位器)

零位调整范围

10% (ZERO电位器)

最大相对湿度

90% (不结露)

隔离电压

1500VDC1分钟)































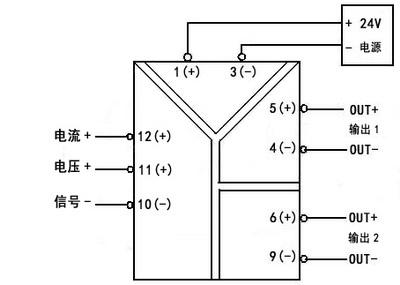

 原理及外形尺寸图、接线端子定义:





   “1”号端子----电源+
   “2”号端子----输出信号+
   “3”号端子----输出信号-

   “10”号端子---GND

   “8”号端子----输出信号+(第一路信号)
   “9”号端子----输出信号-(第一路信号)
   “11”号端子----输出信号+(第二路信号)
   “12”号端子----输出信号-(第二路信号)
