一入二出隔离配电器

如果您对该产品感兴趣的话,可以 sendmsg
产品名称: 一入二出隔离配电器
产品型号: HD213
产品展商: 北京华德
产品文档: 无相关文档

简单介绍

HD213一入二出隔离配电器是一种向二线制4-20mA仪表供电,并将1路信号隔离转换成2路标准信号的仪表,分为2路信号后可供不同设备接收使用。 HD213一入二出隔离配电器与各种二线制4-20mA温度变送器、流量变送器、压力变送器、液位变送器等配套,完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备,并对终端接收设备起保护作用。


一入二出隔离配电器  的详细介绍

                HD213
一入二出隔离配电器

                                   (配接二线制变送器)



  HD213一入二出隔离配电器是一种向二线制4-20mA仪表供电,并将1路信号隔离转换成2路标准信号的仪表将,分为2路信号后可供不同设备接收使用。该变送器输入/输出/电源/各通道间多方全隔离,超强抗电磁干扰能力,精度高,输入输出选择范围宽,标准导轨安装便于检测与维护。广泛用于电力、石油化工、污水处理等领域的数据采集、信号传输转换和DCS集散控制系统。

  HD213一入二出隔离配电器与各种二线制4-20mA温度变送器、流量变送器、压力变送器、液位变送器等配套,完成取回参数信号、隔离转换输出的工作。隔离输出的信号可接入数显控制仪、PLC、变频器等设备,并对终端接收设备起保护作用。

  产品特点

  将1路信号隔离分配为2路信号输出,并配电24V

  输入/输出/电源之间全隔离,超强抗干扰能力
  采用蕞先进的数字化技术,线性好,精度高
  SMT表贴工艺及厚膜集成技术,可靠稳定
  自动零点自动校准,自动温度补偿技术
  标准DIN35导轨安装,装卸方便,适合密集安装
  体积小巧,外形美观,配电、隔离与变送一体
  带电源指示灯和线路故障指示灯



  选型及定货代码



HD213一入二出隔离配电器: 输入/输出/电源、输出与输出之间多方全隔离,超强抗干扰能力

精确度

±0.1~0.2%FS

输入信号(1

0~20mV,0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

输出信号(2路)

0~100mV,0~5V,0~10V,4~20mA,0~20mA,±5V,±10V

输入阻抗

 ≥100K(电压输入);50Ω(电流输入)

输出负载

5K(电压输出);≤ 250Ω(电流输出)

辅助电源

DC24V

安装导轨

标准DIN35

外形尺寸

103×83×23 mm

频率响应

2000 hZ

使用温度

-10~60

贮存温度

-20~70

温度系数

150ppm/

满量程调整范围

20% (SPAN电位器)

零位调整范围

10% (ZERO电位器)

蕞大相对湿度

90% (不结露)

隔离电压

1500VDC1分钟)



























    原理接线图:

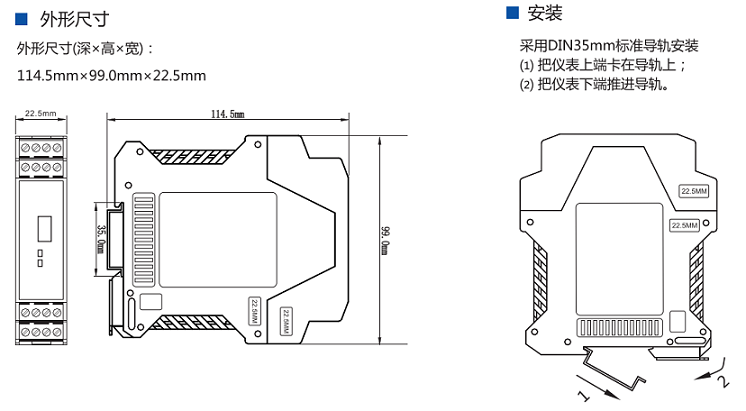

     外形尺寸图:












相关产品:HD01温度变送器      HD02信号隔离器

       HD03隔离配电器      HD04电阻变送器
       HD05频率信号变送器    HD06交流信号变送器
       HD07mv信号变送器    HD08无源隔离器
       HD213一入二出隔离配电器 HD41一入四出隔离器
       HD211一入二出隔离器









        二线制电流输入:7(+),12(-)

     输出信号15(+),4(-)

     输出信号2:6(+),9(-)

     供电电源 :1(+),3(-)



      型  号HD213-[输入代码]/[输出代码]
* (1 )输入和输出可以任意组合;特殊代码请向我们确认并用Q表示  (2)选型举例: HD213-14表示,输入1 420mA ;输出2路 420mA ,带对外24V配电

名称
基本型号
输入种类 *
输出种类 *
供电24V
输入代码
输入信号
输出代码
输出信号
隔离配电器
(一入二出
HD213-
1
二线制变送器输出信号:420mA
配电电源19-28V
1
2
3
4
5
6
7
8
9
Q
0100mv
010mA
020mA
420mA
05V
010V
15V
-5V+5V
-10V+10V
其它
